DEHN DEHNguard M YPV SCI 1000 Überspannungsableiter Typ 2 DC
Produktdetails
Bewährter Schutz für PV-Gleichstromkreise: Dieser mehrpolige Überspannungsableiter der Typ-2-Klasse sichert Photovoltaik-Anlagen bis 1000 V DC zuverlässig gegen transiente Überspannungen ab und erfüllt die Anforderungen der IEC 60364-7-712 für Photovoltaik-Versorgungssysteme.
• 40 kA Gesamtableitstoßstrom — hohe Energieaufnahme für effektiven Schutz auch bei starken Blitzeinwirkungen in der Umgebung
• Patentiertes SCI-Prinzip mit kombinierter Abtrenn- und Kurzschließvorrichtung — sichere elektrische Trennung im Fehlerfall ohne Brandgefahr
• Bewährte Y-Schaltung (fehlerresistent) — stabile Schutzfunktion auch bei Erdfehler im PV-Strang
• Steckbare Schutzmodule mit optischer Defektanzeige — schneller Modultausch im Servicefall ohne Werkzeug am gesamten Gerät
• Breiter Temperaturbereich von –40 °C bis +80 °C — dauerhaft zuverlässig auch auf schwer zugänglichen Dachinstallationen
Geeignet für Installateure und Elektriker, die PV-Anlagen normgerecht absichern müssen. Ideal für neue Aufdach- und Freiflächenanlagen ebenso wie für die Nachrüstung bestehender Systeme. Dank kompakter 3-TE-Bauform findet das Gerät auch in beengten Unterverteilungen Platz.
Technische Daten
| Netzform DC | Ja |
| Netzform IT | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Nein |
| Netzform TT | Nein |
| Netzform sonstige | Nein |
| Anzahl der Leiter (ohne Erde) | 2 |
| Nennableitstoßstrom (8/20) | 12.5 kA |
| Max. Ableitstoßstrom (8/20) | 25 kA |
| Max. PV-Spannung | 1000 V |
| Schutzpegel | 4 kV |
| Kurzschlussfestigkeit (Isccr) | 10 kA |
| Integrierter Kurzschlussschutz | Nein |
| Integrierte Vorsicherung | Nein |
| Leckstromfrei | Nein |
| Montageart | Hutschiene TH35 |

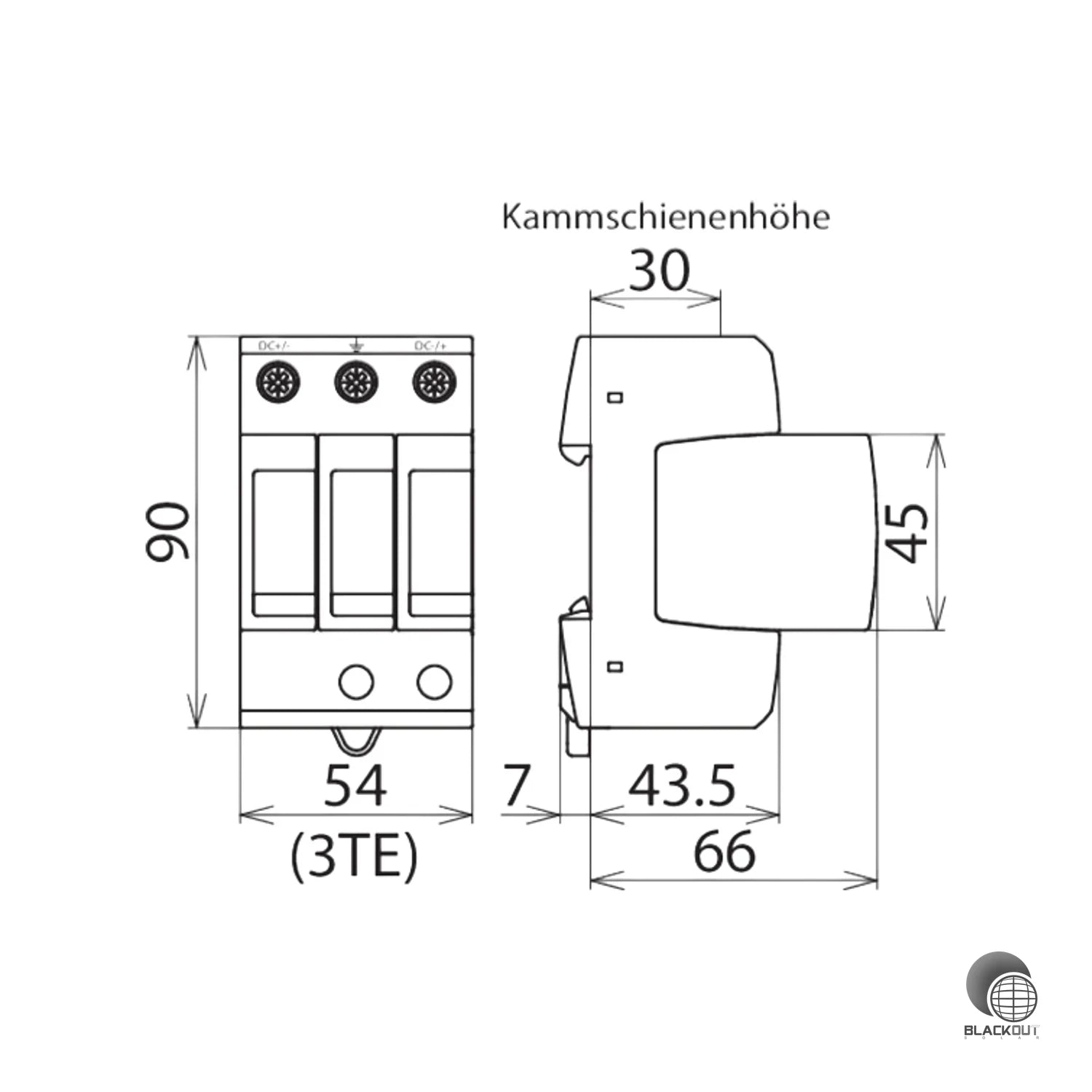

| Baugröße | 3 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Mit Fernmeldekontakt | Nein |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | Ja |
| Schutzart (IP) | IP20 |
| Gesamtableitstoßstrom (8/20 µs) | 40 |
| Schutzpegel bei 5 kA | ≤ 3.5 |
| Ansprechzeit | ≤ 25 |
| Betriebstemperaturbereich | -40 ... +80 |
| Min. Leiterquerschnitt (starr/feindrähtig) | 1.5 |
| Gehäusewerkstoff | Thermoplast (UL 94 V-0), Farbe rot |
| Einbauort | Innenraum |
| Zulassungen | KEMA, UL, CSA |
| Norm | EN 61643-31 / IEC 61643-31 Typ 2 / Class II |
| Gewicht | 0.34 |
| Artikelnummer | BS-003781 |
| EAN / GTIN | 4013364126428 |
