Dehn DEHNcube DCU 2 YPV 1000V DC-Stringbox 1 MPPT 2 Strings
Produktdetails
Dieser kompakte Generatoranschlusskasten von Dehn vereint Überspannungsschutz nach Typ 1+2 und Stringzusammenführung in einem robusten IP65-Gehäuse. Ausgelegt für PV-Systeme bis 1000 V DC mit einem MPP-Eingang und zwei Strings.
- Kombinierter Typ 1+2 SPD nach EN 61643-31 mit Schutzpegel ≤ 3,8 kV
- Blitzstoßstrom bis 6,25 kA (10/350 µs) je Pol
- Nennlaststrom 30 A, Push-in-Klemmen für schnelle Verdrahtung
- Fernmeldekontakt (Wechsler) zur Statusüberwachung mit grüner/roter Anzeige
- Betriebstemperatur von -35 °C bis +60 °C, Schlagfestigkeit IK08
Dank Klarsichtdeckel ist der Schutzstatus jederzeit sichtbar. Die Montage erfolgt einfach über die integrierten Kabeleinführungen mit M20-Verschraubungen. Geeignet für Aufdach- und Freiflächenanlagen gemäß DIN IEC 60364-7-712.
Technische Daten
| Max. Eingangsspannung DC | 1000 V |

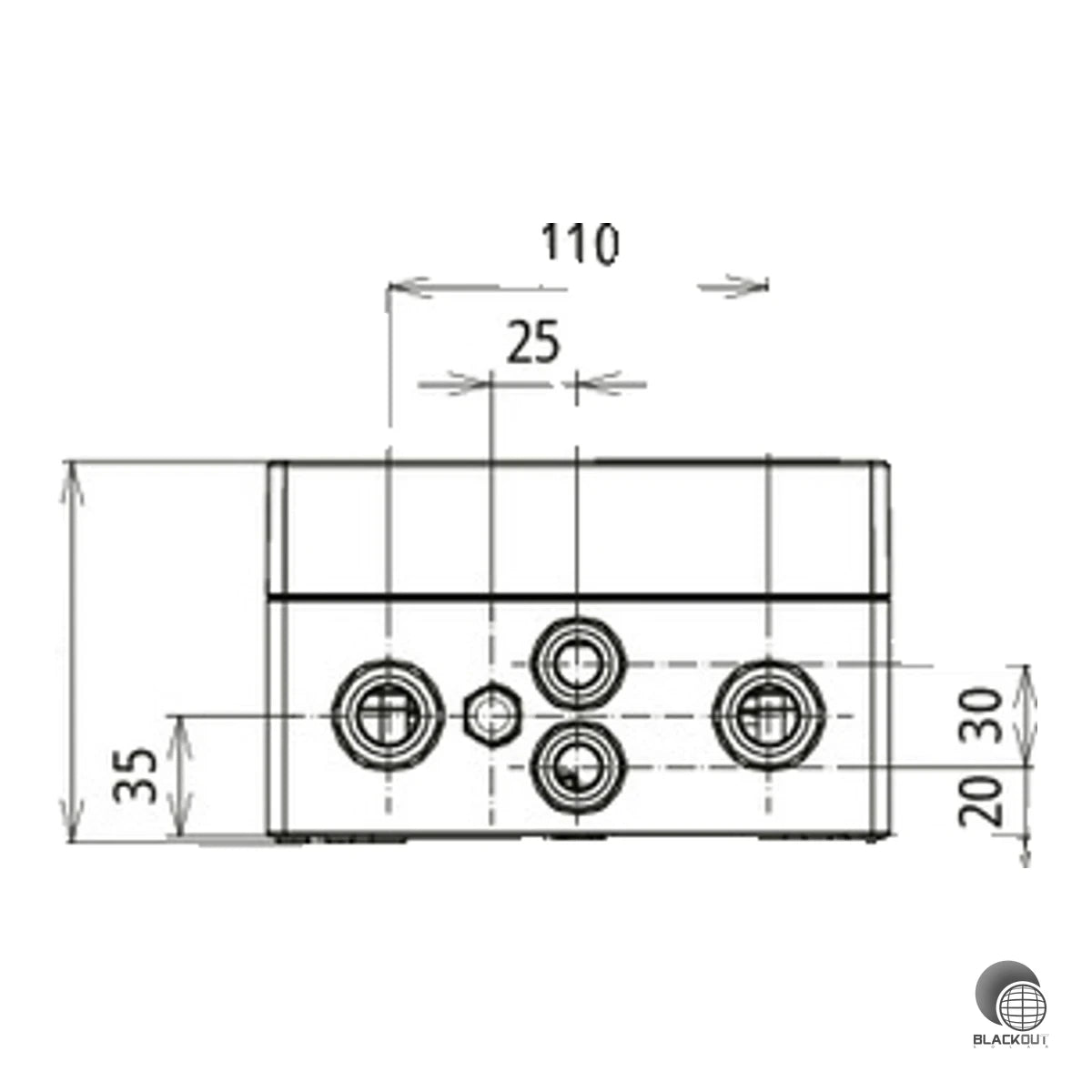

| Breite | 182 mm |
| Höhe | 180 mm |
| Tiefe | 111 mm |
| Werkstoff | Kunststoff |
| Schutzart (IP) | IP65 |
| Schlagfestigkeit | IK08 |
| Prüfklasse Typ 1 | Ja |
| Prüfklasse Typ 2 | Ja |
| Prüfklasse Typ 3 | Nein |
| Monitoring-Funktion | ja |
| Max. Ausgangsstrom | 30 A |
| Farbe | grau |
| Anzahl der Leitungseinführungen | 8 |
| Art der Einführung | Verschraubung |
| Mit Erdungsanschluss | Ja |
| Mit Lasttrennschalter bestückt | Nein |
| Kurzschlussfestigkeit (ISCPV) | 10 |
| Gesamtableitstoßstrom (8/20 µs) | 40 |
| Gesamtableitstoßstrom (10/350 µs) | 12.5 |
| Nennableitstoßstrom (8/20 µs) | 20 |
| Blitzstoßstrom (10/350 µs) | 6.25 |
| Schutzpegel (UP) | ≤ 3.8 |
| Ansprechzeit | ≤ 25 |
| Betriebstemperaturbereich | -35 … +60 |
| Bemessungsisolationsspannung DC (Ui) | 1000 |
| Anschlussquerschnitt DC+ / DC- min. | 2.5 |
| Anschlussquerschnitt DC+ / DC- max. | 6 |
| Anschlussquerschnitt PE min. | 10 |
| Anschlussquerschnitt PE max. | 35 |
| Deckelausführung | Klarsichtdeckel |
| Druckausgleichselement | Ja |
| FM-Kontaktform | Wechsler |
| Gewicht | 1.414 |
| Artikelnummer | BS-001455 |
| EAN / GTIN | 4013364520318 |
