Dehn DEHNguard M YPV 1200 FM Überspannungsableiter Typ 2 DC
Produktdetails
Zuverlässiger Blitz- und Überspannungsschutz für Photovoltaik-Anlagen bis 1170 V DC — ausgelegt für den Einsatz im Gleichstromkreis zwischen Solaranlage und Wechselrichter.
• Bis zu 40 kA Ableitstoßstrom abgeleitet — wirksamer Schutz auch bei starken Blitzentladungen in der Umgebung
• Thermo-Dynamik-Control überwacht den Ableiter kontinuierlich und zeigt Defekte optisch an — keine versteckten Ausfälle
• Fernmeldekontakt (potentialfreier Wechsler) ermöglicht die Integration in Gebäudeleittechnik oder Überwachungssysteme
• Bewährte Y-Schaltung mit steckbaren Schutzmodulen — Austausch im Servicefall ohne Verdrahtungsaufwand
• Geeignet auch für DC-Batteriespeichersysteme — flexibel in modernen Hybrid-Anlagen einsetzbar
Der DEHNguard M YPV 1200 FM wurde speziell für netzgekoppelte PV-Anlagen gemäß IEC 60364-7-712 entwickelt und eignet sich für gewerbliche wie private Dachanlagen mit hohen Systemspannungen. Die kompakte Hutschienenmontage (3 TE) ermöglicht eine platzsparende Integration in Verteilerkästen und AC/DC-Kombischränken. Installateure und Anlagenbetreiber profitieren von der einfachen Überwachbarkeit und dem modularen Aufbau.
Technische Daten
| Netzform DC | Ja |
| Netzform IT | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Nein |
| Netzform TT | Nein |
| Netzform sonstige | Nein |
| Anzahl der Leiter (ohne Erde) | 2 |
| Nennableitstoßstrom (8/20) | 20 kA |
| Max. Ableitstoßstrom (8/20) | 40 kA |
| Max. PV-Spannung | 1170 V |
| Schutzpegel | 4 kV |
| Kurzschlussfestigkeit (Isccr) | 10 kA |
| Integrierter Kurzschlussschutz | Nein |
| Integrierte Vorsicherung | Nein |
| Leckstromfrei | Nein |
| Montageart | Hutschiene TH35 |

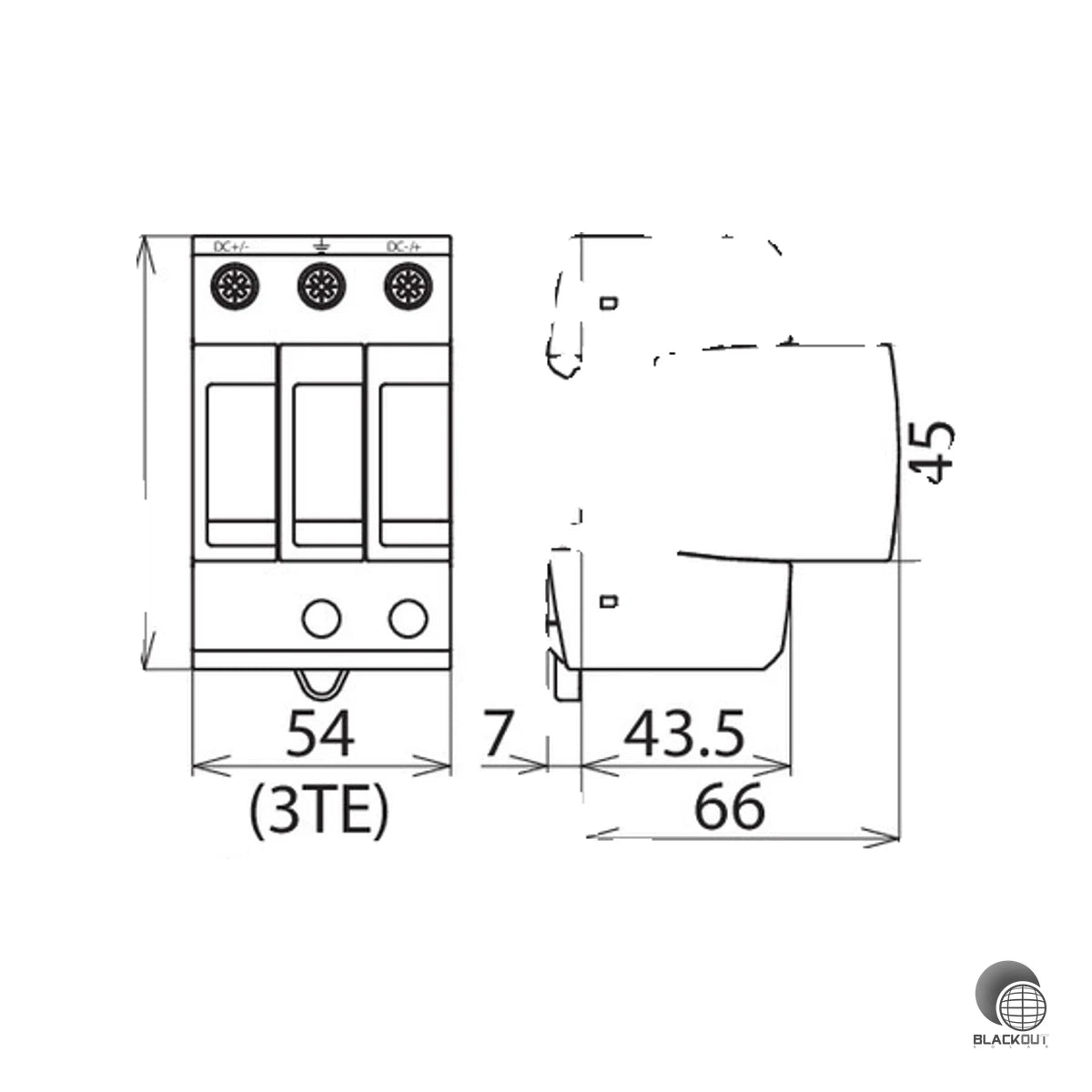

| Baugröße | 3 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Mit Fernmeldekontakt | Ja |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | Ja |
| Schutzart (IP) | IP20 |
| Modellbezeichnung | DG M YPV 1200 FM |
| Ansprechzeit | ≤ 25 |
| Betriebstemperaturbereich | -40 … +80 |
| Gehäusewerkstoff | Thermoplast (UL 94 V-0), Farbe rot |
| Einbauort | Innenraum |
| FM-Kontaktform | Wechsler (potentialfrei) |
| Schaltleistung FM AC | 250 V / 0,5 A |
| Schaltleistung FM DC | 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A |
| Anschlussquerschnitt FM-Klemmen max. | 1.5 |
| Anschlussquerschnitt min. | 1.5 |
| Gesamtableitstoßstrom (8/20 µs) | 40 |
| Zulassungen | UL, KEMA |
| Norm | EN 61643-31 / IEC 61643-31 Typ 2 / Class II |
| Gewicht | 0.322 |
| Artikelnummer | BS-001160 |
| EAN / GTIN | 4013364327719 |
