DEHN DEHNguard M YPV SCI 1200 FM Überspannungsschutz Typ 2
SKU: BS-001081·EAN: 4013364127968
BESTELLBAR · 6–9 Wochen
SICHER BEZAHLEN MIT:
Produktdetails
Schützt Photovoltaik-Anlagen bis 1200 V DC zuverlässig vor Überspannungen. Die bewährte Y-Schaltung mit patentiertem SCI-Prinzip sorgt für sichere elektrische Trennung im Fehlerfall.
- Nennableitstoßstrom 12,5 kA, max. 25 kA (8/20 µs)
- Schutzpegel ≤ 4,5 kV bei Ansprechzeit ≤ 25 ns
- Dreistufige DC-Schaltvorrichtung mit kombinierter Abtrenn- und Kurzschließfunktion
- Fernmeldekontakt (potentialfreier Wechsler) und optische Funktions-/Defektanzeige
- Betriebstemperaturbereich -40 °C bis +80 °C
Ideal für professionelle PV-Installationen auf Hutschiene TH35. Die kompakte Bauform von nur 3 TE und die steckbaren Schutzmodule erleichtern Montage und Wartung im Schaltschrank. Geprüft nach EN 61643-31 mit KEMA- und CSA-Zulassung.
Technische Daten
| Netzform DC | Ja |
| Netzform IT | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Nein |
| Netzform TT | Nein |
| Netzform sonstige | Nein |
| Anzahl der Leiter (ohne Erde) | 2 |
| Nennableitstoßstrom (8/20) | 12.5 kA |
| Max. Ableitstoßstrom (8/20) | 25 kA |
| Max. PV-Spannung | 1200 V |
| Schutzpegel | 4.5 kV |
| Kurzschlussfestigkeit (Isccr) | 10 kA |
| Integrierter Kurzschlussschutz | Nein |
| Integrierte Vorsicherung | Nein |
| Leckstromfrei | Nein |
| Montageart | Hutschiene TH35 |

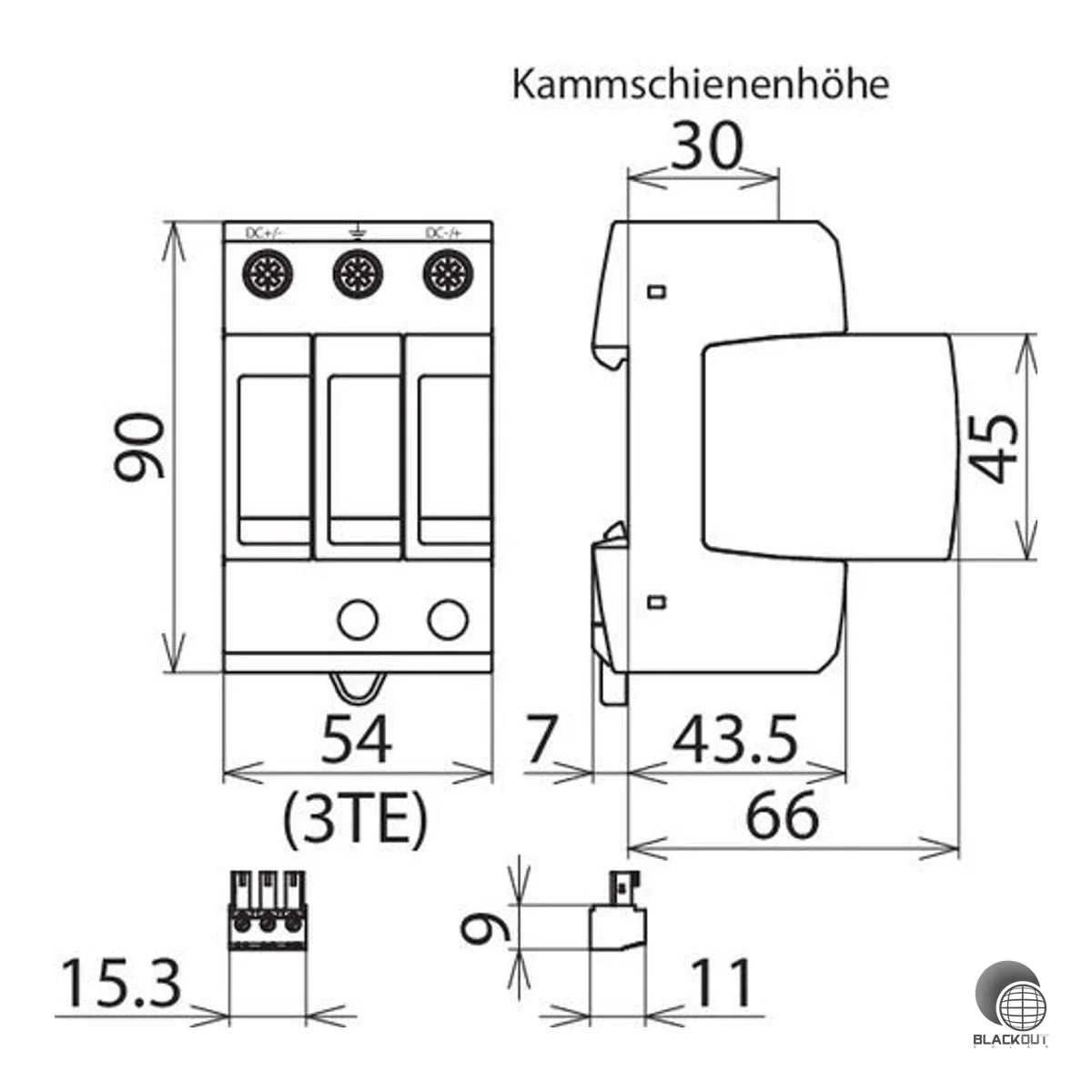

| Baugröße | 3 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Mit Fernmeldekontakt | Ja |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | Ja |
| Schutzart (IP) | IP20 |
| Gesamtableitstoßstrom (8/20 µs) | 30 |
| Schutzpegel bei 5 kA | ≤ 4 |
| Ansprechzeit | ≤ 25 |
| Betriebstemperaturbereich | -40 bis +80 |
| Gehäusewerkstoff | Thermoplast, UL 94 V-0 |
| Einbauort | Innenraum |
| Anzahl der Ports | 1 |
| Zulassungen | KEMA, CSA |
| Gewicht | 0.338 |
| Artikelnummer | BS-001081 |
| EAN / GTIN | 4013364127968 |
DEHN DEHNguard M YPV SCI 1200 FM Überspannungsschutz Typ 2
€348,50
€290,42
