DEHN DEHNguard M YPV SCI 1200 Überspannungsableiter Typ 2
SKU: BS-001080·EAN: 4013364127951
BESTELLBAR · 6–9 Wochen
SICHER BEZAHLEN MIT:
Produktdetails
Schützt Photovoltaik-Anlagen bis 1200 V DC zuverlässig vor Überspannungen durch Blitzeinschläge und Schaltimpulse — zertifiziert nach EN 61643-31 / IEC 61643-31 Typ 2.
Max. Ableitstoßstrom: 25 kA (8/20 µs)
Gesamtableitstoßstrom: 30 kA
Schutzpegel: ≤ 4,5 kV
Ansprechzeit: ≤ 25 ns
Kurzschlussfestigkeit: 10 kA
Geeignet für private und gewerbliche PV-Anlagen im IT-freien DC-Netz. Das patentierte SCI-Prinzip gewährleistet sichere elektrische Trennung im Schutzmodul. Modulare Hutschienenmontage (TH35, 3 TE) für platzsparende Installation und einfachen Modultausch.
Technische Daten
| Netzform DC | Ja |
| Netzform IT | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Nein |
| Netzform TT | Nein |
| Netzform sonstige | Nein |
| Anzahl der Leiter (ohne Erde) | 2 |
| Nennableitstoßstrom (8/20) | 12.5 kA |
| Max. Ableitstoßstrom (8/20) | 25 kA |
| Max. PV-Spannung | 1200 V |
| Schutzpegel | 4.5 kV |
| Kurzschlussfestigkeit (Isccr) | 10 kA |
| Integrierter Kurzschlussschutz | Nein |
| Integrierte Vorsicherung | Nein |
| Leckstromfrei | Nein |
| Montageart | Hutschiene TH35 |

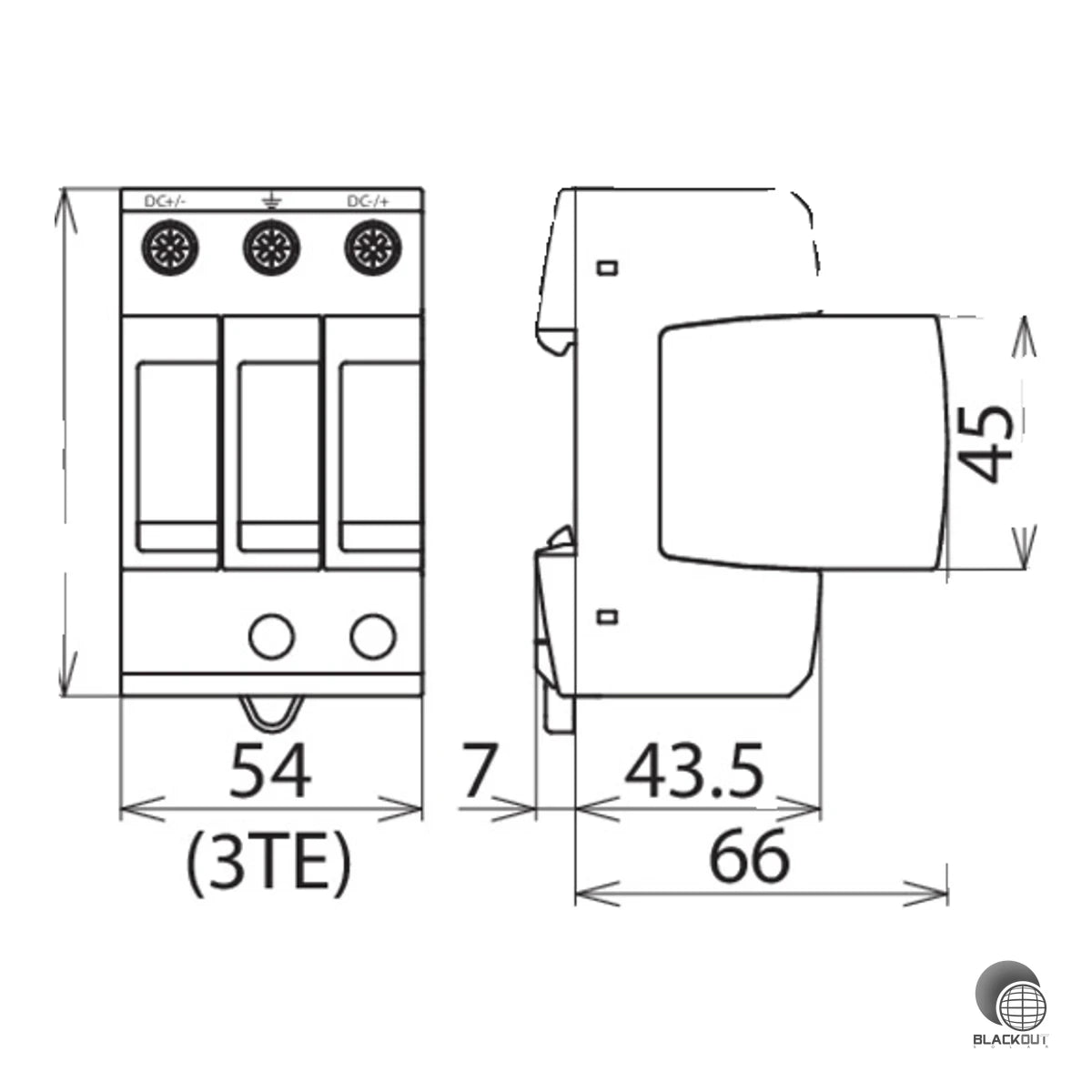

| Baugröße | 3 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Mit Fernmeldekontakt | Nein |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | Ja |
| Schutzart (IP) | IP20 |
| Gesamtableitstoßstrom (8/20 µs) | 30 |
| Schutzpegel bei 5 kA | ≤4 |
| Ansprechzeit | ≤25 |
| Betriebstemperaturbereich | -40 ... +80 |
| Min. Leiterquerschnitt | 1.5 |
| Gehäusewerkstoff | Thermoplast, UL 94 V-0 |
| Gehäusefarbe | Rot |
| Einbauort | Innenraum |
| Zulassungen | KEMA, CSA |
| Gewicht | 0.336 |
| Anzahl der Ports | 1 |
| Funktions-/Defektanzeige | grün / rot |
| Norm | EN 61643-31 / IEC 61643-31 |
| Artikelnummer | BS-001080 |
| EAN / GTIN | 4013364127951 |
