DEHN DEHNguard M YPV SCI 150V DC Typ 2 Überspannungsableiter
SKU: BS-000939·EAN: 4013364136670
BESTELLBAR · 6–9 Wochen
SICHER BEZAHLEN MIT:
Produktdetails
Schützt Photovoltaik-Anlagen bis 150 V DC zuverlässig vor Überspannungen durch Blitzeinschläge und Schaltimpulse. Geprüft nach EN 50539-11 Typ 2 und zugelassen nach KEMA, UL und CSA.
• Gesamtableitstoßstrom 40 kA (8/20 µs), Schutzpegel ≤ 0,8 kV (≤ 0,6 kV bei 5 kA)
• Patentiertes SCI-Prinzip: kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung
• Fernmeldekontakt (potentialfreier Wechsler) für externe Überwachungseinrichtungen

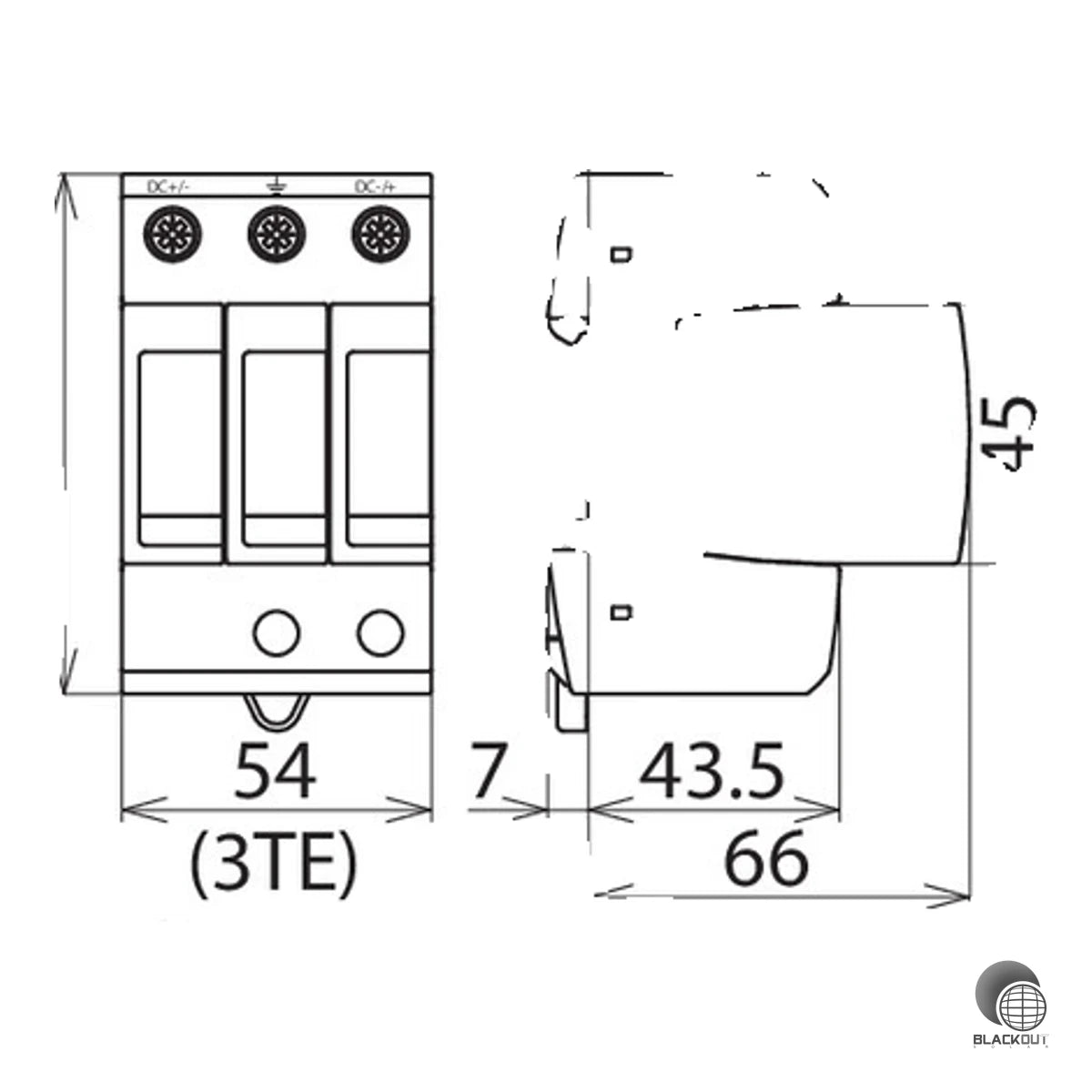

• Kompakte Bauform: 3 TE auf 35-mm-Hutschiene, Ansprechzeit ≤ 25 ns
Geeignet für Installateure und Eigenheimbesitzer, die ihre PV-Anlage nach IEC 60364-7-712 normgerecht absichern möchten. Die modulare Bauweise mit steckbaren Schutzmodulen erleichtert Wartung und Austausch ohne Neuverkabelung.
Technische Daten
| Schutzart (IP) | IP20 |
| Netzform DC | Ja |
| Netzform IT | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Nein |
| Netzform TT | Nein |
| Netzform sonstige | Nein |
| Anzahl der Leiter (ohne Erde) | 2 |
| Nennableitstoßstrom (8/20) | 10 kA |
| Max. Ableitstoßstrom (8/20) | 20 kA |
| Max. PV-Spannung | 150 V |
| Schutzpegel | 0.8 kV |
| Kurzschlussfestigkeit (Isccr) | 10 kA |
| Integrierter Kurzschlussschutz | Nein |
| Integrierte Vorsicherung | Nein |
| Leckstromfrei | Nein |
| Montageart | Hutschiene TH35 |
| Baugröße | 3 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Mit Fernmeldekontakt | Ja |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | Ja |
| Gesamtableitstoßstrom (8/20 µs) | 40 |
| Ansprechzeit | ≤ 25 |
| Schutzpegel bei 5 kA | ≤ 0.6 |
| Betriebstemperaturbereich | -40 ... +80 |
| Min. Leiterquerschnitt (ein-/feindrähtig) | 1.5 |
| Gehäusewerkstoff | Thermoplast, UL 94 V-0 |
| Gehäusefarbe | Rot |
| Einbauort | Innenraum |
| FM-Kontaktform | Wechsler (potentialfrei) |
| FM-Schaltleistung AC | 250 V / 0.5 A |
| FM-Schaltleistung DC | 250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A |
| Max. Leiterquerschnitt FM-Klemmen | 1.5 |
| Zulassungen | KEMA, UL, CSA |
| Gewicht | 0.276 |
| Artikelnummer | BS-000939 |
| EAN / GTIN | 4013364136670 |
