DEHN DEHNguard MP YPV 1500 FM Überspannungsableiter Typ 2 DC
Produktdetails
Zuverlässiger Schutz für die DC-Seite großer Photovoltaik-Anlagen: Der DEHNguard MP YPV 1500 FM ist ein modularer, verdrahtungsfertiger Überspannungsableiter, der Wechselrichter und andere PV-Komponenten vor gefährlichen Spannungsspitzen schützt.
• Ableiterüberwachung per Thermo-Dynamik-Control — erkennt Defekte frühzeitig und verhindert Folgeschäden durch unbemerkt ausgefallene Schutzmodule
• Fernmeldekontakt (potentialfreier Wechsler) — ermöglicht die einfache Anbindung an Gebäudeleittechnik oder Überwachungsanlagen, ohne zusätzliche Hilfsspannung
• Push-in-Anschlusstechnik mit Durchgangsverdrahtung — spart Verdrahtungszeit und reduziert Fehler bei der Installation erheblich
• Austauschbare Schutzmodule auf gemeinsamer Basis — Wartung und Modultausch ohne vollständige Demontage der Verdrahtung
Geeignet für gewerbliche und industrielle PV-Anlagen mit Systemspannungen bis 1500 V DC, wo ein hoher Kurzschlussstrom am Einspeisepunkt zu berücksichtigen ist. Installateure profitieren von der platzsparenden Hutschienenmontage mit nur 3 TE Baubreite. Bei BlackoutSolar erhältlich für professionelle PV-Systemintegratoren und Elektrofachbetriebe.
Technische Daten
| Netzform DC | Ja |
| Netzform IT | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Nein |
| Netzform TT | Nein |
| Netzform sonstige | Nein |
| Anzahl der Leiter (ohne Erde) | 2 |
| Nennableitstoßstrom (8/20) | 15 kA |
| Max. Ableitstoßstrom (8/20) | 40 kA |
| Max. PV-Spannung | 1500 V |
| Schutzpegel | 5 kV |
| Kurzschlussfestigkeit (Isccr) | 10 kA |
| Integrierter Kurzschlussschutz | Nein |
| Integrierte Vorsicherung | Nein |
| Leckstromfrei | Nein |
| Montageart | Hutschiene TH35 |

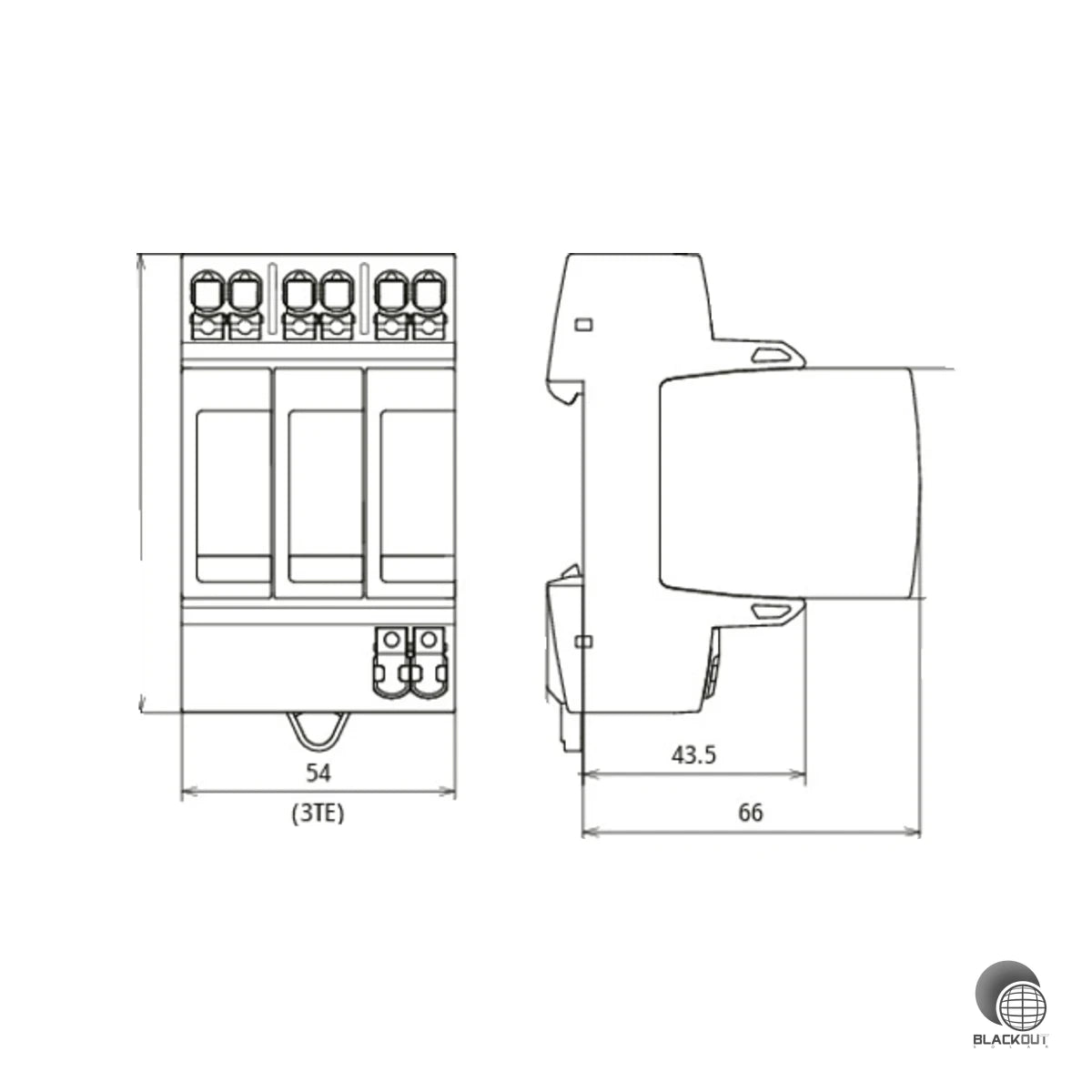

| Baugröße | 3 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 10 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 10 mm² |
| Mit Fernmeldekontakt | Ja |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | Ja |
| Schutzart (IP) | IP20 |
| Modellbezeichnung | DG MP YPV 1500 FM |
| Nennlaststrom DC | 40 |
| Ansprechzeit | ≤ 25 |
| Betriebstemperaturbereich | -40 ... +80 |
| Min. Leiterquerschnitt starr | 1.5 |
| Min. Leiterquerschnitt flexibel | 6 |
| Max. Leiterquerschnitt mit Aderendhülse | 6 |
| Max. Leiterquerschnitt mit Aderendhülse ohne Kragen | 10 |
| Max. Anschlussquerschnitt FM-Klemmen | 1.5 |
| Gehäusewerkstoff | Thermoplast (UL 94 V-0), Farbe rot |
| Einbauort | Innenraum |
| Fernmeldekontakt | Potentialfreier Wechsler |
| Schaltleistung FM-Kontakt AC | 250 V / 0.5 A |
| Schaltleistung FM-Kontakt DC | 250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A |
| Funktions-/Defektanzeige | grün / rot |
| Norm | EN 61643-31 / IEC 61643-31 Typ 2 / Class II |
| Gewicht | 0.328 |
| Artikelnummer | BS-001407 |
| EAN / GTIN | 4013364495678 |
