Doepke DRCBO 4 B+ 16A 0.3A FI/LS PV-Variante
Produktdetails
Speziell für den Einsatz in Photovoltaikanlagen entwickelt, vereint dieser FI/LS-Schutzschalter Fehlerstrom- und Leitungsschutz in einem kompakten Gerät mit nur 2,5 Teilungseinheiten Breite.
- Allstromsensitiv (Typ B+) – erkennt Fehlerströme auch bei Frequenzen bis 20 kHz
- PV-optimierte Kurzzeitverzögerung – reduziert Fehlauslösungen durch Stoßströme (3 kA Stoßstromfestigkeit)
- Bemessungsschaltvermögen 6 kA, Energiebegrenzungsklasse 3
- Auslösecharakteristik C – geeignet für Verbraucher mit höheren Einschaltspitzen
- Anschlussquerschnitt eindrähtig bis 35 mm², mehrdrähtig bis 25 mm²
Ideal für PV-Unterverteilungen, in denen vorbeugender Brandschutz und hohe Anlagenverfügbarkeit gefordert sind. Montage auf DIN-Schiene, 1P+N mit mitschaltendem Neutralleiter.
Technische Daten
| Polzahl (gesamt) | 2 |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsspannung | 230 V |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsstrom | 16 A |
| Bemessungsfehlerstrom | 0.3 A |
| Montageart | DIN-Schiene |
| Fehlerstrom-Typ | B+ |
| Energiebegrenzungsklasse | 3 |
| Verlustleistung | 3.6 W |
| Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
| Abschaltcharakteristik | kurzzeitverzögert |
| Stoßstromfestigkeit | 3 kA |
| Spannungsart | AC |
| Frequenz | 50 Hz |
| Auslösecharakteristik | C |
| Mitschaltender Neutralleiter | Ja |
| Mit Verriegelungsvorrichtung | Nein |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur während des Betriebs | -25..40 °C |

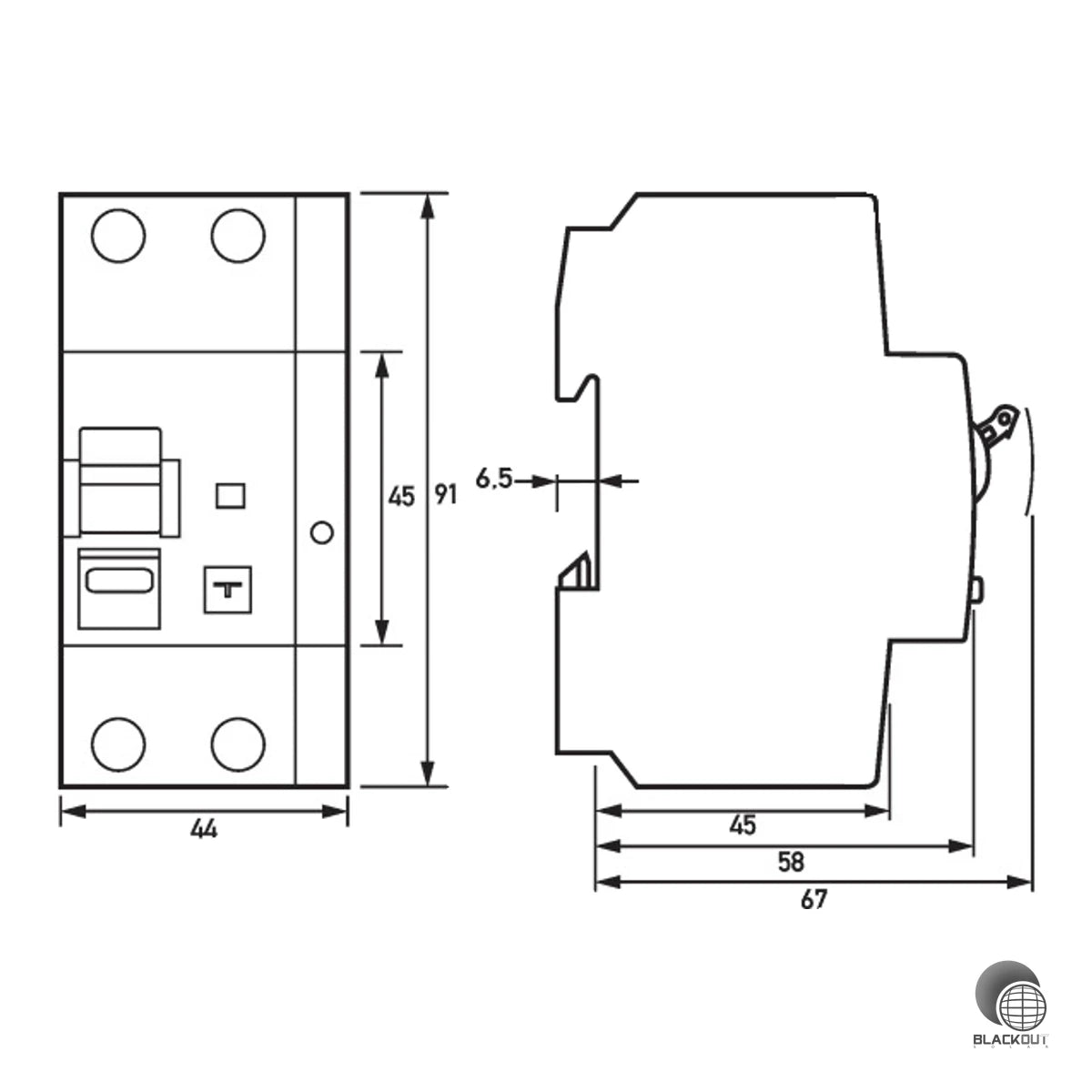

| Breite in Teilungseinheiten | 2.5 |
| Einbautiefe | 67 mm |
| Fehlauslöseschutz | Nein |
| Schutzart (IP) | IP20 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1..35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1..25 mm² |
| Gewicht | 0.278 |
| Artikelnummer | BS-001626 |
| EAN / GTIN | 4014712285668 |
