Doepke DRCBO 4 FI-/LS 1P+N 25A 300mA Typ B+ PV
Produktdetails
Kompakter Schutz für Photovoltaikanlagen: Der Doepke DRCBO 4 vereint Fehlerstrom- und Leitungsschutzschalter in einem einzigen Gerät und spart so wertvollen Platz im Verteiler.
- Typ B+ allstromsensitiv — erkennt AC-, DC- und gemischte Fehlerströme zuverlässig
- 25 A Bemessungsstrom, 300 mA Fehlerstrom, Auslösecharakteristik C
- Bemessungsschaltvermögen 6 kA nach EN 61009, Stoßstromfestigkeit 3 kA
- PV-optimierte Kurzzeitverzögerung — reduziert Fehlauslösungen durch Einschaltströme
- Betriebstemperatur −25 bis +40 °C, Schutzart IP20, Montage auf DIN-Schiene
Ideal für Installateure und Eigenheimbesitzer, die im Unterverteiler einer PV-Anlage platzsparend absichern wollen. Der mitschaltende Neutralleiter sorgt für vollständige Abschaltung im Fehlerfall. Ausgelegt für 230 V / 50 Hz.
Technische Daten
| Polzahl (gesamt) | 2 |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsspannung | 230 V |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsstrom | 25 A |
| Bemessungsfehlerstrom | 0.3 A |
| Montageart | DIN-Schiene |
| Fehlerstrom-Typ | B+ |
| Energiebegrenzungsklasse | 3 |
| Verlustleistung | 5.6 W |
| Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
| Abschaltcharakteristik | kurzzeitverzögert |
| Stoßstromfestigkeit | 3 kA |
| Spannungsart | AC |
| Frequenz | 50 Hz |
| Auslösecharakteristik | C |
| Mitschaltender Neutralleiter | Ja |
| Mit Verriegelungsvorrichtung | Nein |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur während des Betriebs | -25..40 °C |
| Breite in Teilungseinheiten | 2.5 |

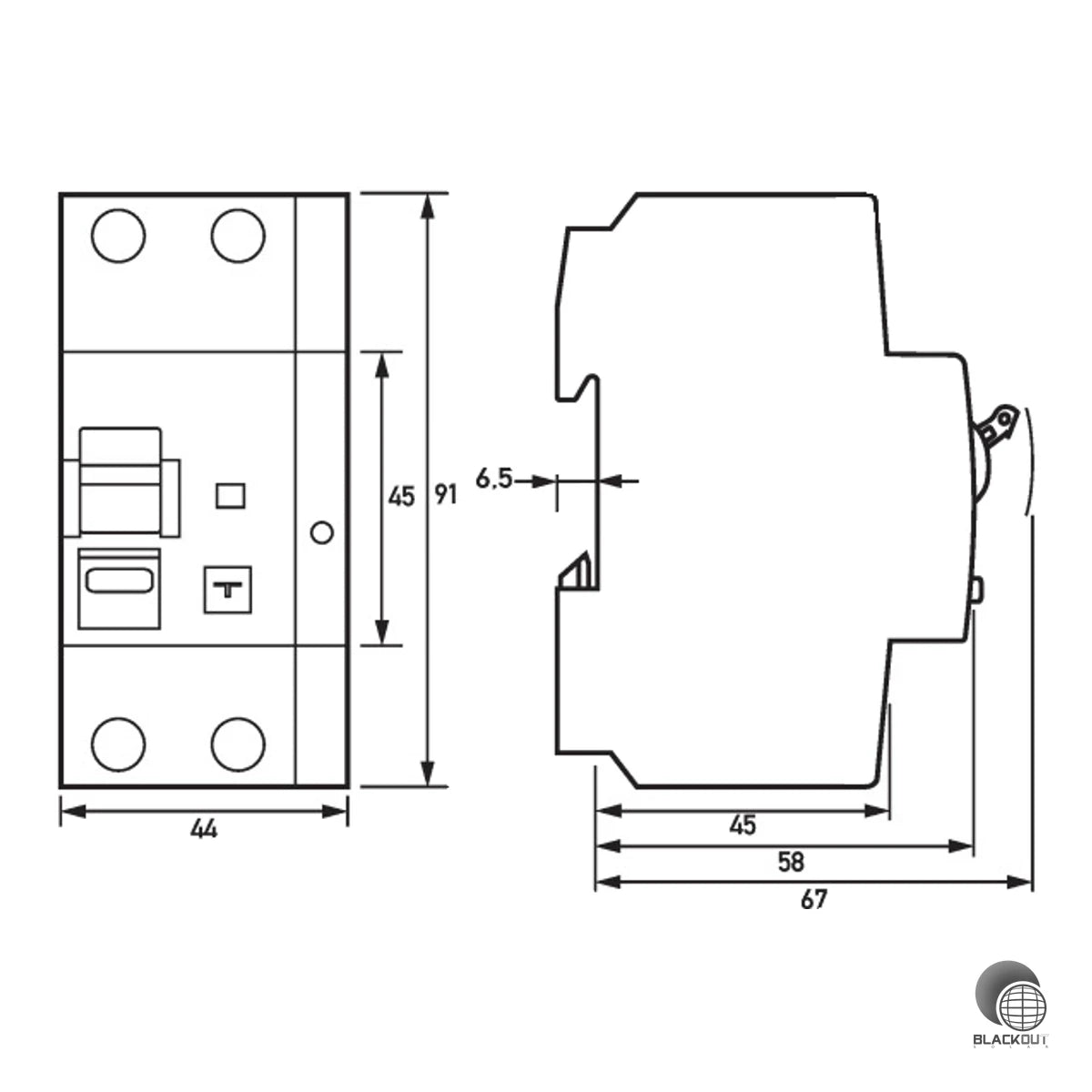

| Einbautiefe | 67 mm |
| Fehlauslöseschutz | Nein |
| Schutzart (IP) | IP20 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1..35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1..25 mm² |
| Gewicht | 0.278 |
| Artikelnummer | BS-001627 |
| EAN / GTIN | 4014712285675 |
