Doepke DRCBO 4 FI-/LS-Schalter 3P+N 16A 0,1A Typ B+ PV
Produktdetails
Für den zuverlässigen Schutz von Photovoltaikanlagen entwickelte Kombination aus Fehlerstrom- und Leitungsschutzschalter der Baureihe DRCBO 4 — platzsparend in einem Gerät vereint.
• Allstromsensitiver Fehlerstromtyp B+ — erkennt AC-, DC- und Mischfehlerströme in PV-Anlagen
• 16 A Bemessungsstrom, 100 mA Auslösestrom, Auslösecharakteristik C
• 6 kA Bemessungsschaltvermögen nach EN 61009
• PV-optimierte Kurzzeitverzögerung reduziert Fehlauslösungen durch Einschaltströme
• Kompakt: nur 4,5 Teilungseinheiten Breite auf DIN-Schiene
Ideal für Elektroinstallateure beim Aufbau kompakter Verteilungen in Photovoltaikanlagen. Eigenheimbesitzer profitieren von höherer Anlagenverfügbarkeit durch den wirksamen Schutz vor Fehlauslösungen. Einsetzbar in dreiphasigen Netzen mit 400 V / 50 Hz.
Technische Daten
| Polzahl (gesamt) | 4 |
| Anzahl der abgesicherten Pole | 3 |
| Bemessungsspannung | 400 V |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsstrom | 16 A |
| Bemessungsfehlerstrom | 0.1 A |
| Montageart | DIN-Schiene |
| Fehlerstrom-Typ | B+ |
| Energiebegrenzungsklasse | 3 |
| Verlustleistung | 8.2 W |
| Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
| Abschaltcharakteristik | kurzzeitverzögert |
| Stoßstromfestigkeit | 3 kA |
| Spannungsart | AC |
| Frequenz | 50 Hz |
| Auslösecharakteristik | C |
| Mitschaltender Neutralleiter | Ja |
| Mit Verriegelungsvorrichtung | Nein |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur während des Betriebs | -25..40 °C |

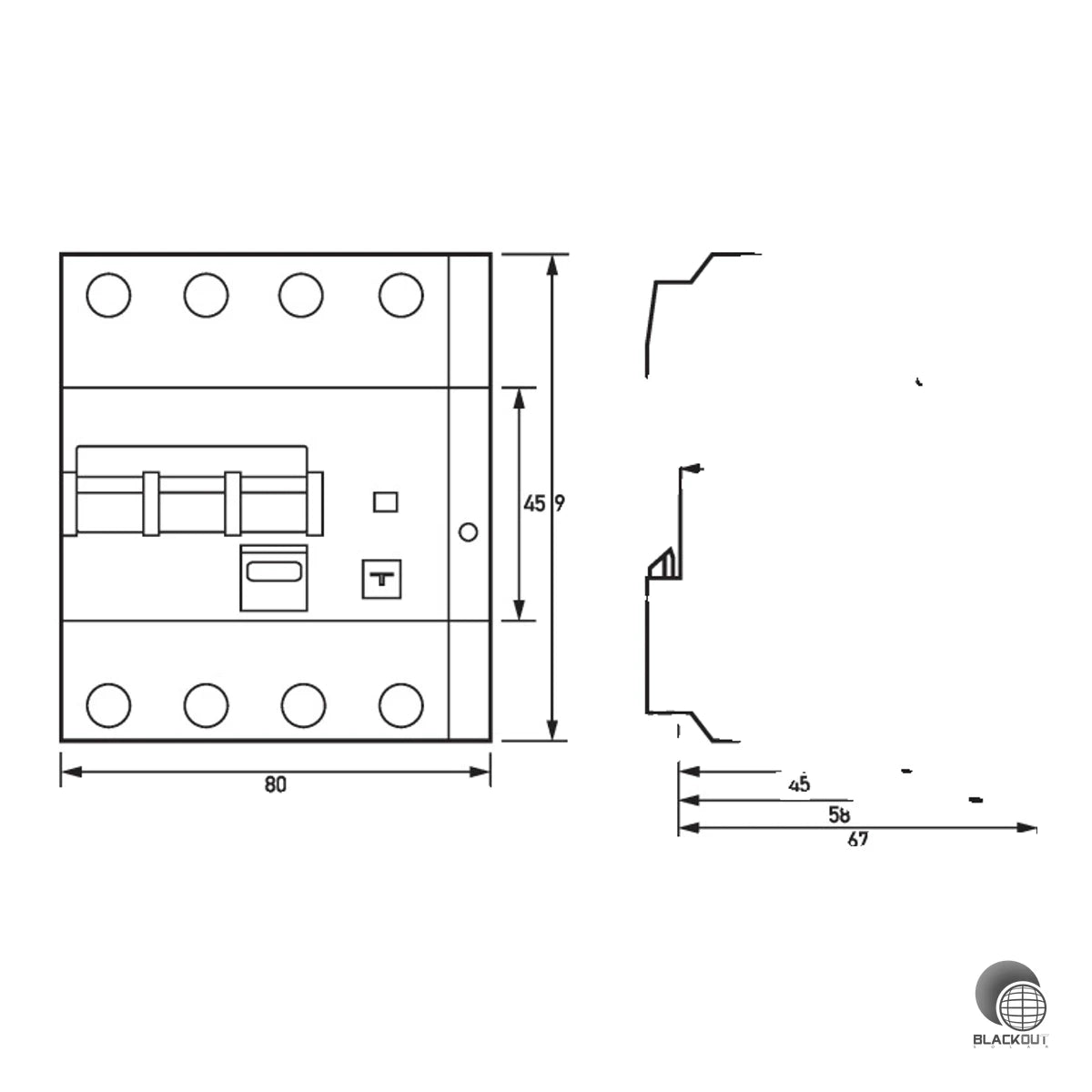

| Breite in Teilungseinheiten | 4.5 |
| Einbautiefe | 67 mm |
| Fehlauslöseschutz | Nein |
| Schutzart (IP) | IP20 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1..35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1..25 mm² |
| Gewicht | 0.535 |
| Artikelnummer | BS-001623 |
| EAN / GTIN | 4014712285484 |
