Allstromsensitiver FI-/LS-Kombischalter (Typ B+) speziell für Photovoltaikanlagen — vereint Fehlerstrom- und Leitungsschutz auf nur 4,5 TE mit kurzzeitverzögerter Auslösung für maximale Anlagenverfügbarkeit.
Doepke DRCBO 4 FI/LS 3P+N 32 A 100 mA Typ B+ für PV
Doepke DRCBO 4 FI/LS 3P+N 32 A 100 mA Typ B+ für PV
Doepke DRCBO 4 FI/LS 3P+N 32 A 100 mA Typ B+ für PV

Doepke DRCBO 4 FI/LS 3P+N 32 A 100 mA Typ B+ für PV

Angebot€1.023,02
€1.227,62
€1.023,02
SKU: BS-001625·EAN: 4014712285521
BESTELLBAR · 6–9 Wochen
SICHER BEZAHLEN MIT:
  • PayPal
  • Klarna
  • Visa
  • Mastercard
  • Apple Pay
Produktdetails

Dieser 4-polige Kombischalter wurde gezielt für den Einsatz in PV-Anlagen entwickelt und schützt gleichzeitig vor Fehlerströmen und Überlast in einem platzsparenden Gerät.

• Typ B+ allstromsensitiv: erkennt AC-, DC- und Mischfehlerströme zuverlässig
• Bemessungsstrom 32 A, Auslösestrom 100 mA, Auslösecharakteristik C
• 6 kA Abschaltvermögen nach EN 61009, kurzzeitverzögert gegen Stoßstrom-Fehlauslösungen
• 3P+N mit mitschaltendem Neutralleiter, Montage auf DIN-Schiene (4,5 TE)
• Betriebstemperatur −25 bis +40 °C, IP20

Ideal für Elektroinstallateure beim Aufbau kompakter PV-Unterverteilungen. Spart gegenüber separaten Geräten wertvollen Platz im Verteilerkasten und erfüllt die besonderen Anforderungen moderner Photovoltaiksysteme.

Technische Daten
Polzahl (gesamt) 4
Anzahl der abgesicherten Pole 3
Bemessungsspannung 400 V
Bemessungsisolationsspannung Ui 440 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Bemessungsstrom 32 A
Bemessungsfehlerstrom 0.1 A
Montageart DIN-Schiene
Fehlerstrom-Typ B+
Energiebegrenzungsklasse 3
Verlustleistung 16.6 W
Bemessungsabschaltvermögen nach EN 61009 6 kA
Bemessungsschaltvermögen Icn nach EN 61009-1 6 kA
Abschaltcharakteristik kurzzeitverzögert
Stoßstromfestigkeit 3 kA
Spannungsart AC
Frequenz 50 Hz
Auslösecharakteristik C
Mitschaltender Neutralleiter Ja
Mit Verriegelungsvorrichtung Nein
Überspannungskategorie 3
Verschmutzungsgrad 2
Umgebungstemperatur während des Betriebs -25..40 °C

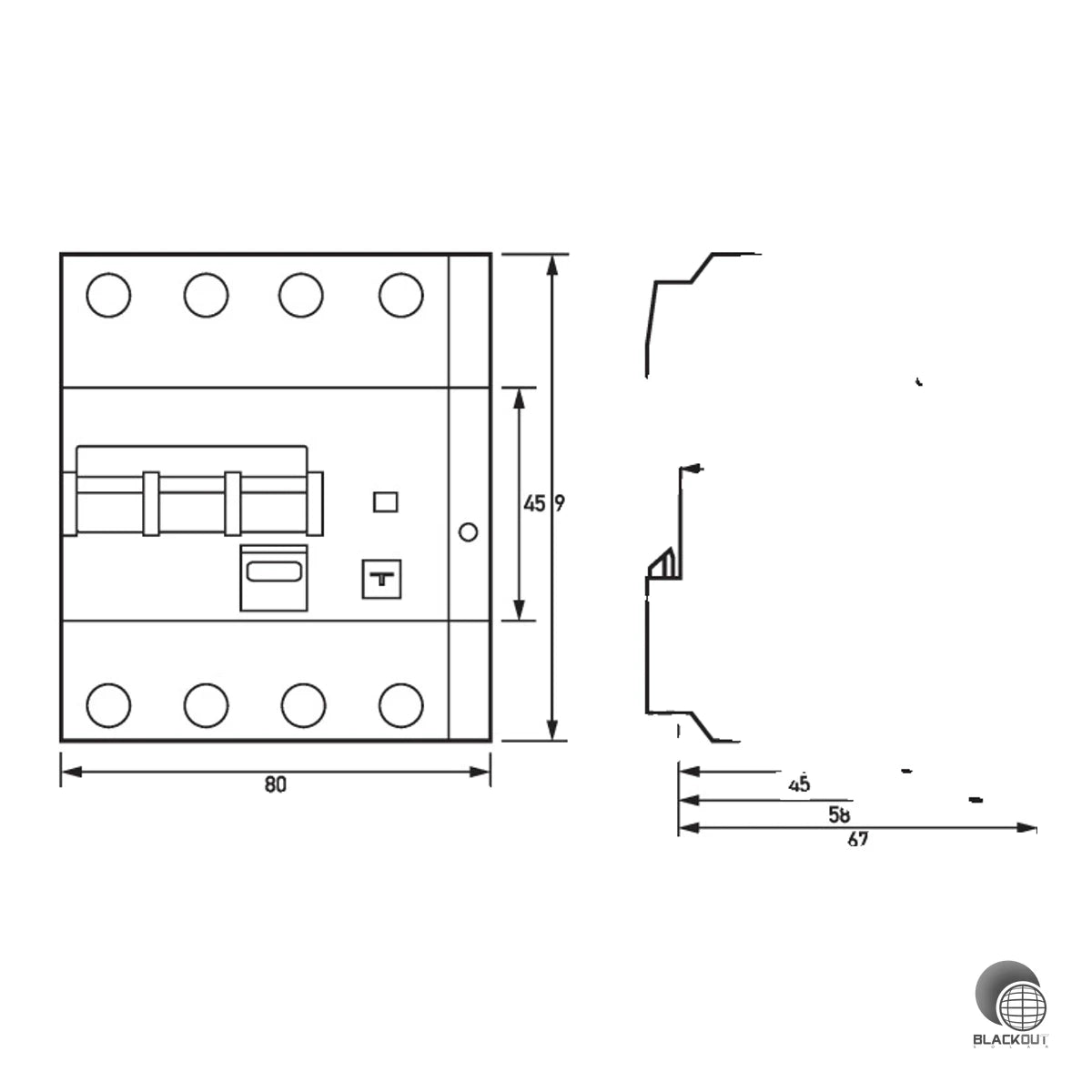

Breite in Teilungseinheiten 4.5
Einbautiefe 67 mm
Fehlauslöseschutz Nein
Schutzart (IP) IP20
Anschließbarer Leiterquerschnitt eindrähtig 1..35 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 1..25 mm²
Gewicht 0.535
Artikelnummer BS-001625
EAN / GTIN 4014712285521
