Doepke FI-Schutzschalter 2P 25A 0,1A Typ B+ PV HD
Produktdetails
Speziell für Photovoltaikanlagen konzipierter allstromsensitiver Fehlerstromschutzschalter in robuster HD-Ausführung für erhöhte Widerstandsfähigkeit gegen Umwelteinflüsse.
• Typ B+: erkennt AC-, DC- und pulsierende Fehlerströme sowie Frequenzen bis 20 kHz
• PV-optimierte Kurzzeitverzögerung reduziert Fehlauslösungen durch Stoßströme
• Bemessungsstrom 25 A, Fehlerstromschwelle 100 mA (0,1 A)
• Kurzschlussfestigkeit 6 kA, Stoßstromfestigkeit 3 kA
• Betriebstemperaturbereich -25 bis +60 °C
Ideal für Installateure und Anlagenbauer, die in PV-Systemen höchste Schutzsicherheit benötigen. Die HD-Ausführung ist prädestiniert für raue Montageumgebungen. Dank Verriegelungsvorrichtung und optionalen Zusatzeinrichtungen lässt sich der Schalter flexibel in bestehende Schaltanlagen integrieren.
Technische Daten
| Polzahl | 2 |
| Bemessungsspannung | 230 V |
| Bemessungsstrom | 25 A |
| Bemessungsfehlerstrom | 0.1 A |
| Bemessungsisolationsspannung Ui | 400 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Verlustleistung | 1.3 W |
| Montageart | DIN-Schiene |
| Fehlerstrom-Typ | B+ |
| Selektiver-Typ | Nein |
| Kurzzeitverzögerter Typ | Ja |
| Kurzschlussfestigkeit (Icw) | 6 kA |
| Stoßstromfestigkeit | 3 kA |
| Spannungsart | AC |
| Mit Verriegelungsvorrichtung | Ja |
| Frequenz | 50 Hz |
| Zusatzeinrichtungen möglich | Ja |
| Schutzart (IP) | IP20 |
| Breite in Teilungseinheiten | 2 |
| Einbautiefe | 69 mm |
| Umgebungstemperatur während des Betriebs | -25..60 °C |
| Verschmutzungsgrad | 2 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5..50 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 1.5..50 mm² |
| Farbe | grau |
| RAL-Nummer (ähnlich) | 7035 |

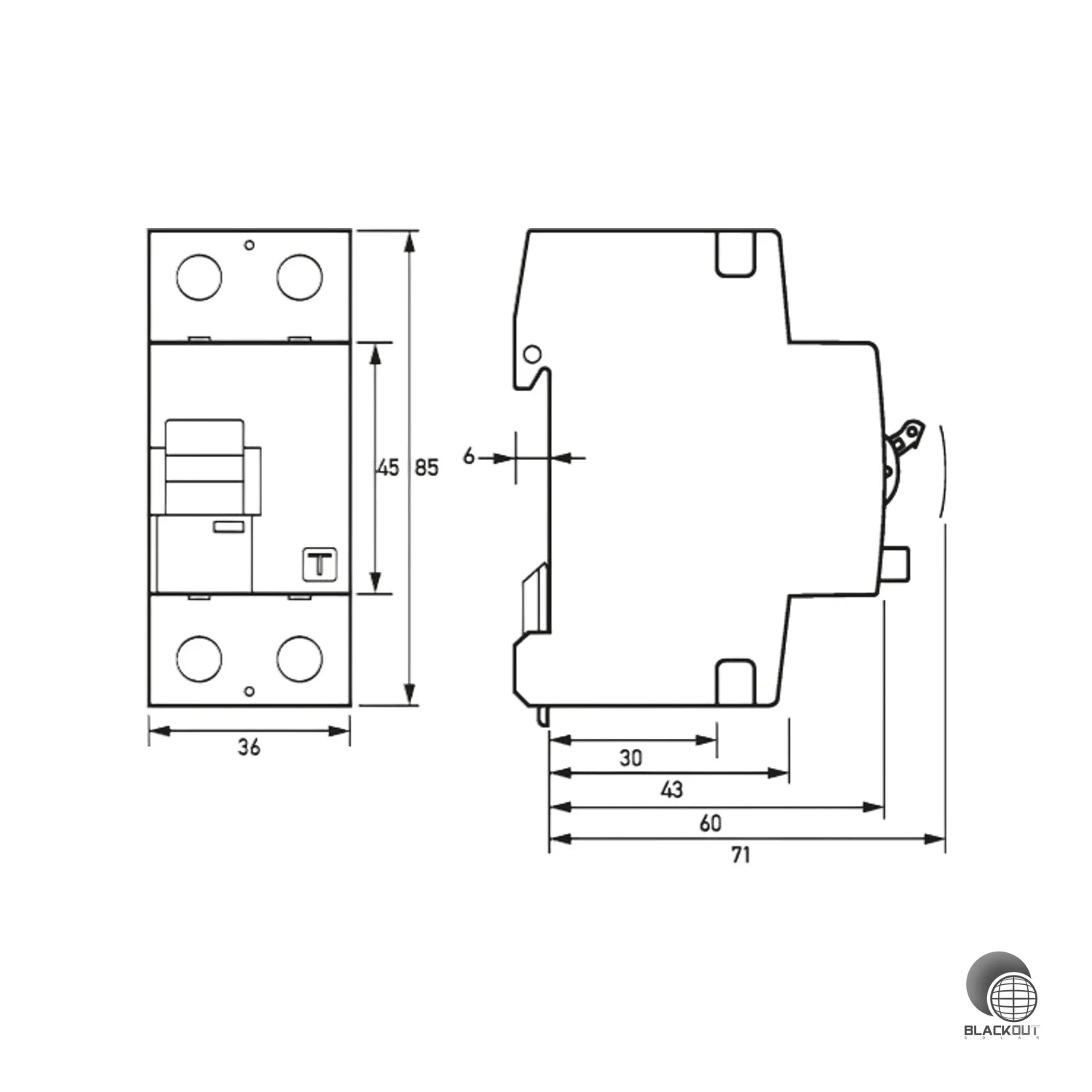

| Gerätebreite | 36 mm |
| Explosionsgeschützt | Nein |
| Gerätehöhe | 85 mm |
| Gerätetiefe | 75 mm |
| Gewicht | 0.18 |
| Artikelnummer | BS-001887 |
| EAN / GTIN | 4014712285262 |
