Doepke FI-Schutzschalter 4p 40A 100mA Typ B+ PV HD
Produktdetails
Speziell für Photovoltaikanlagen entwickelter allstromsensitiver Fehlerstromschutzschalter mit Typ B+ Charakteristik. Bietet vorbeugenden Brandschutz bei Frequenzen bis 20 kHz und erkennt Gleich- und Wechselfehlerströme zuverlässig.
- 4-polig, Bemessungsstrom 40 A, Bemessungsfehlerstrom 100 mA
- Kurzzeitverzögert mit PV-optimierter Stoßstromfestigkeit (3 kA) — weniger Fehlauslösungen
- HD-Ausführung für raue Umgebungen, Betriebstemperatur -25 bis 60 °C
- Kurzschlussfestigkeit 6 kA, Schutzart IP20
- Verriegelungsvorrichtung und Zusatzeinrichtungen nachrüstbar
Ideal für private und gewerbliche PV-Anlagen, bei denen allstromsensitiver Schutz gefordert ist. Die erhöhte Stoßstromresistenz sorgt für eine hohe Anlagenverfügbarkeit. Dank DIN-Schienenmontage und 4 Teilungseinheiten Breite lässt sich der Schalter einfach in bestehende Verteilungen integrieren.
Technische Daten
| Polzahl | 4 |
| Bemessungsspannung | 400 V |
| Bemessungsstrom | 40 A |
| Bemessungsfehlerstrom | 0.1 A |
| Bemessungsisolationsspannung Ui | 400 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Verlustleistung | 5.2 W |
| Montageart | DIN-Schiene |
| Fehlerstrom-Typ | B+ |
| Selektiver-Typ | Nein |
| Kurzzeitverzögerter Typ | Ja |
| Kurzschlussfestigkeit (Icw) | 6 kA |
| Stoßstromfestigkeit | 3 kA |
| Spannungsart | AC |
| Mit Verriegelungsvorrichtung | Ja |
| Frequenz | 50 Hz |
| Zusatzeinrichtungen möglich | Ja |
| Schutzart (IP) | IP20 |
| Breite in Teilungseinheiten | 4 |
| Einbautiefe | 69 mm |
| Umgebungstemperatur während des Betriebs | -25..60 °C |
| Verschmutzungsgrad | 2 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5..50 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 1.5..50 mm² |
| Farbe | grau |
| RAL-Nummer (ähnlich) | 7035 |

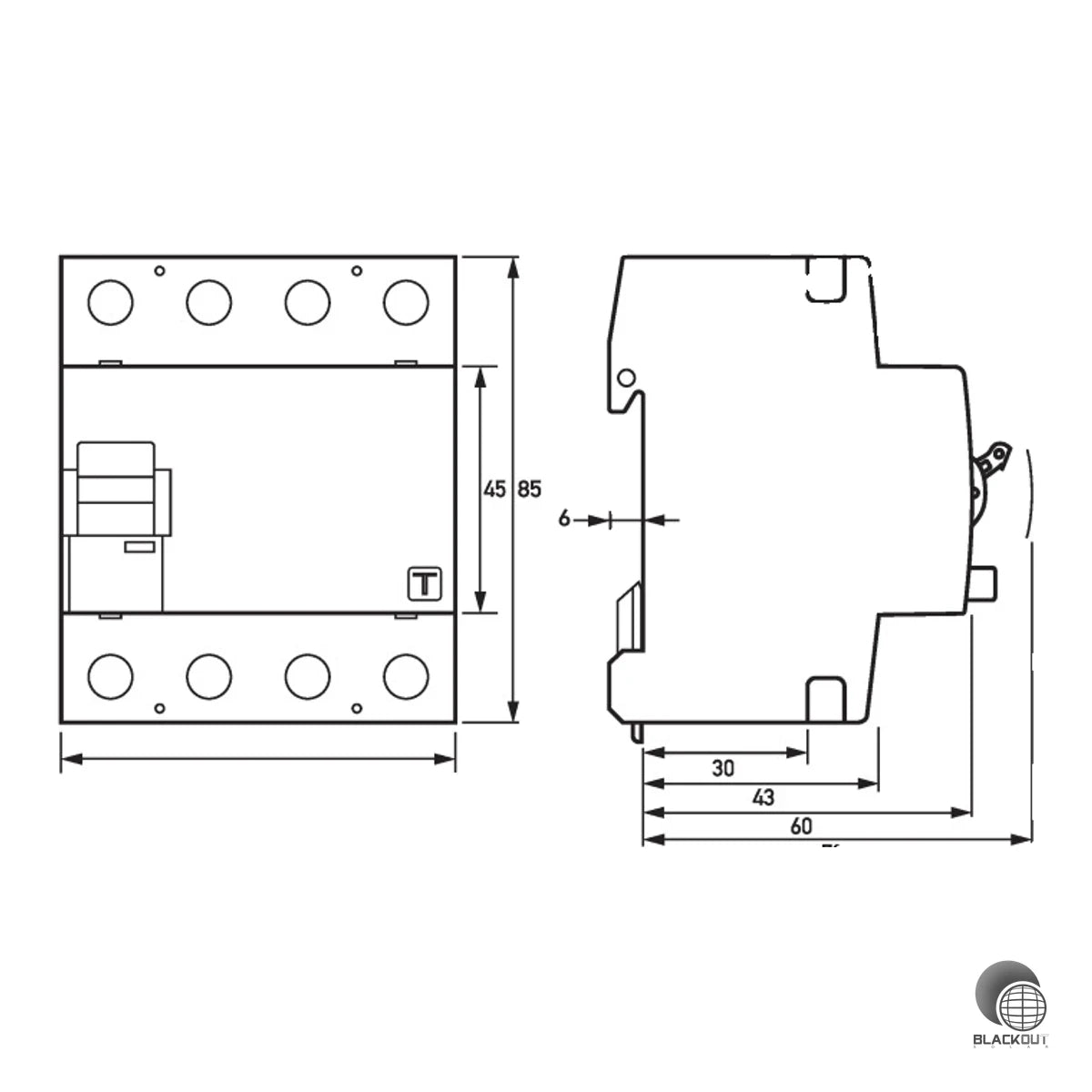

| Gerätebreite | 72 mm |
| Explosionsgeschützt | Nein |
| Gerätehöhe | 85 mm |
| Gerätetiefe | 75 mm |
| Gewicht | 0.495 |
| Artikelnummer | BS-001611 |
| EAN / GTIN | 4014712284944 |
